在汽车焊装线的高频点焊工作站中（节拍常高于1000次/小时），管线包作为机器人的“动力与信号传输枢纽”，其可靠性是影响焊接节拍、设备综合效率与长期维护成本的关键。对于广泛应用的发那科 R2000iA 210F 重载机器人，传统管线包方案存在明确瓶颈：CPP（波纹管）方案的塑料件在焊接高温飞溅下易老化脆裂，导致平均更换周期缩短；SDP（智能防磨布）方案的布料则存在灼伤与光老化风险，且维护校准复杂，人工成本高昂。

针对此场景，湖北研宏机器人技术有限公司基于对点焊工艺的深度理解，推出了以“轴承转化滑动摩擦为滚动摩擦” 为核心原理的 “2系旋转支架”管线包系统，旨在通过结构性创新，从根本上提升可靠性并降低总拥有成本。

一、材质与结构：针对点焊恶劣工况的集成式设计

点焊环境的核心挑战在于瞬时高温（>1500°C）、大量金属飞溅、持续高频震动。研宏的解决方案从结构、材料、维护三个层面进行针对性创新：

核心结构创新：旋转支架

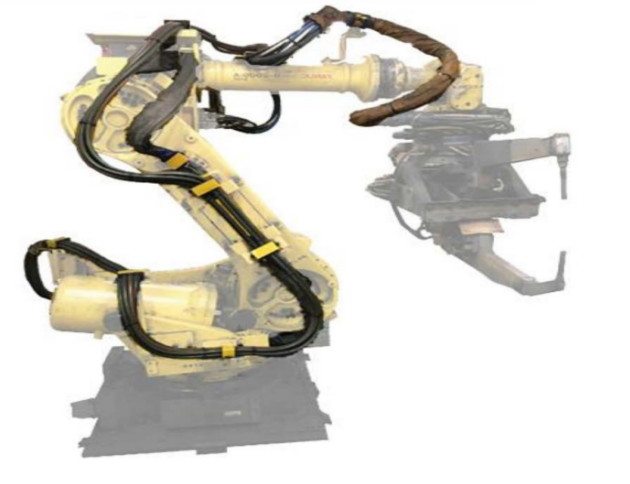

原理：在机器人第4、5、6轴等关键运动节点，采用集成精密轴承的旋转支架结构。

价值：将管线包与机器人本体之间的滑动摩擦转变为滚动摩擦。根据研宏实验室的对比测试报告，此结构在模拟点焊轨迹下，可将摩擦阻力降低超过80%（相较于传统固定支架），从机理上大幅减少了主要磨损源。

材料科学升级：特种复合耐磨材料

性能指标：管线包主体采用自主研发的特种复合材料，其设计长期耐受温度为180°C。通过表面强化处理，在标准Taber耐磨测试中达到8000转以上的耐磨指数，有效抵御焊接飞溅的冲击与日常刮擦。

维护理念革新：标准化快换模块

设计：将最易损的耐磨块、专用卡箍等部件设计为标准化、模块化备件。

效率：现场验证表明，熟练技师可在10分钟内完成单个损坏模块的更换，无需拆卸主线束或重新校准，极大缩短非计划停机时间。

二、调试：化繁为简，释放机器人性能潜力

面对复杂的点焊轨迹与紧凑的工装空间，调试效率至关重要。传统方案常在此处耗费大量工时。

预集成与预成型设计

方法：针对发那科R2000iA 210F的标准点焊动作包，在出厂前对管线包进行最优形态预成型。

效果：安装后管线包即自然顺应最常见运动范围。经多个客户项目验证，此举可减少超过80%的现场姿态调整工作量，使调试工程师能快速进入工艺参数优化阶段。

机械自适应与清晰标识

自适应能力：旋转支架机械结构本身具备±5°的自由度，可自适应机器人运动中的微小偏差，主动降低与工装夹具的干涉风险。

可视化引导：在管线包本体关键位置，采用高对比度颜色标注安全运动边界，为现场人员提供直观的调试参考，进一步压缩调试周期。

三、保养：从“专业维修”到“自主化快速点检”

为降低对专业维护人员的依赖，研宏方案重新定义了保养模式。

状态可视化

设计：在旋转支架等核心磨损点，设置可视化磨损刻度或透明观察窗。

价值：维护人员日常点检时无需工具，即可直观判断损耗状态，实现真正的预防性维护，避免产线突发中断。

5分钟快换流程

操作：所有易损模块均采用插拔式或免工具螺丝固定设计。

价值：当磨损到达临界点时，更换流程简易，普通操作工经简短培训即可独立完成，将维护对专业工程师的依赖降至最低。

寿命与可靠性数据

结果：得益于上述结构材料创新，在点焊工况下，该方案的平均无故障时间（MTBF）达到传统方案的2倍以上。维护模式从而从被动的“故障修理”转变为可计划的“定期更换”，显著提升设备稼动率。

四、核心价值总结：量化对比优势

对于发那科R2000iA 210F点焊应用，研宏“2系旋转支架+备件”方案的核心价值可具体量化为以下四个维度：

结论

在智能制造追求极致效率与稳定性的今天，管线包已从“易耗品”转变为保障生产连续性的关键功能部件。自2023年以来，研宏的“2系旋转支架”方案已在多家主流汽车主机厂的焊装线上获得成功应用，其通过结构创新解决的磨损、调试与维护难题，为发那科点焊机器人用户提供了超越传统CPP/SDP路径的高可靠性、低TCO的确定性选择。选择研宏，即是选择一份贯穿设备全生命周期的生产效率保障
