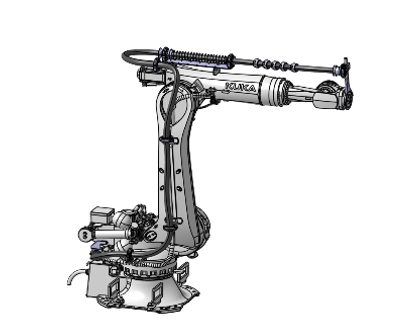

直接结论：3系用于解决机器人大范围运动时的伸缩补偿。外置弹簧提供回弹与张紧，让管线包在J3/J4轴运动过程中保持合适余量；选型重点是伸缩行程、固定点位置、线束重量和最小弯曲半径。
适用工况：先判断运动，再判断防护
适用场景 1
机器人运动范围大，需要管线包自动补偿长度变化
适用场景 2
重载或长行程使固定长度管线包容易拉紧、松垂
适用场景 3
希望减少人工张紧和频繁调节
适用场景 4
工况以粉尘、常规油污为主，无强腐蚀或焊渣冲击
核心参数
| 管径选择（内径/外径） | φ29(φ34.5) / φ36(φ42.5) / φ48(φ54.5) / φ70(φ80) |
|---|---|
| 接头防护等级 | IP54 |
| 主体材质 | PA12 + 外置回弹弹簧 |
| 回弹方式 | 大伸缩量自适应 |
| 典型工况 | 上下料、FDS、SPR、搬运、码垛、打磨 |
结构原理与设计重点
外置弹簧
弹簧在管外承担回弹和收纳，减少对线缆束的直接挤压。
尺寸匹配
行程、弹簧力和波纹管刚度需要匹配，不是弹簧越长越好。
固定点优化
J3/J4固定位置决定伸缩方向与余量，必须结合机器人动作确定。
五步选型顺序
第 1 步
获取机器人型号、最大伸展行程和往复频率。
第 2 步
称量线缆束与末端附件，确认动态负载。
第 3 步
确定J3/J4固定点和弹簧安装空间。
第 4 步
按行程校核压缩长度、回弹余量和最小弯曲半径。
第 5 步
试装后观察是否有拉紧、堆叠、磨管或与本体碰撞。
系列边界：什么情况下要换方案
3系外置弹簧主要解决伸缩和回弹，对焊渣、金属飞溅的阻挡能力有限。点焊恶劣工况应与4系炮筒组合，并评估外置弹簧的积尘和清理方式。
相关方案与案例
常见问题
外置弹簧会不会夹伤线缆？
结构上需要保持线缆与弹簧分离，并通过分线器、护套和弯曲半径控制避免直接挤压。试装时应重点检查弹簧压缩极限。
3系和5系怎么选？
3系偏大伸缩量、重载和常规运动补偿；5系偏紧凑空间收纳。两者要根据安装空间和运动轨迹选择。
弹簧需要定期更换吗？
应纳入点检。检查锈蚀、变形、异响和回弹不足，具体周期取决于粉尘、油污和运行频率。
如何判断伸缩量是否够用？
用机器人完整运动包络计算最大长度差，并留出安装和维护余量，不能只看静态示教点。
