先直接回答：机器人管线包不能由品牌、管径或防护等级单独决定，应先确认机器人完整型号、运动包络、管线清单和现场工况，再选择 1-6 系结构及 29/36/48/70mm 管径。IP65/IP67、UL94、CE、RoHS 和“500 万次”测试都必须按对应证书、报告和样品条件核验，不能用全系列或整包寿命代替。
本文由研宏 TYSEM 技术团队整理，聚焦可核验的选型口径，不包含未经授权的市场预测、客户名单、案例数量或价格数据。
一、结论先行：五个决策顺序
1. 完整型号定适配，只提供品牌或系列名不能出方案。
2. 管线清单定管径，接头外径必须与线缆外径一起统计。
3. 运动包络定结构，重点检查极限姿态、固定点和多轴扭转。
4. 现场工况定材料与防护，材料名称不能替代测试报告。
5. 试装记录定批量，单工位通过后不能直接复制到不同机器人。
先核验机器人和管线参数
信息类别
必须提供
缺少时的后果
机器人本体
品牌、完整型号、版本、负载、臂展、安装方式、控制柜
孔位、支架和轨迹无法校核
安装接口
底座、J3/J4 轴孔位、法兰、螺栓规格、允许附加负载
现场打孔或固定失效
管线清单
动力线、编码器线、通讯线、气路、液路、送钉管规格与根数
管径和分腔错误

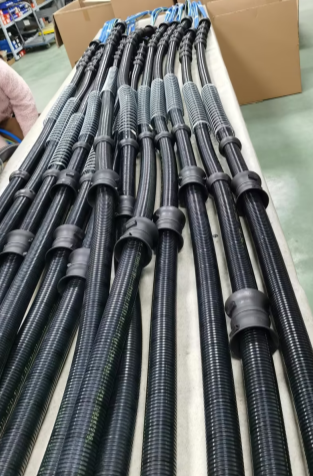

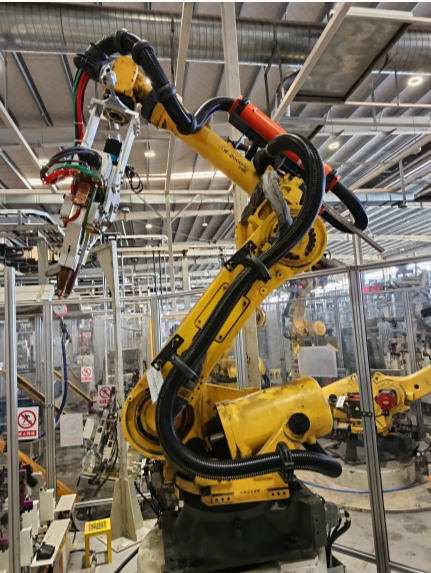

运动包络
生产、极限、维护、工具快换、外部轴组合
极限姿态拉扯、夹伤或干涉
现场工况
温度、焊渣、油污、粉尘、冷却液、清洗方式和弯扭频率
材料、防护和寿命判断错误
管线包不是标准件。完整型号不到位时，应先暂停选型和报价。
三、1-6 系和管径对照表
系列
最新结构口径
典型场景
1系
协作/轻载：柔性支架、波纹管卡、卡箍
搬运、码垛、视觉激光、打磨等常规工况
2系
旋转支架：4 轴附近部署
螺柱焊、涂胶大范围旋转工况
3系
外置弹簧：J3 轴提供伸缩量
上下料、FDS、SPR、搬运、码垛、打磨等常规工况
4系
炮筒/直筒
适用于大多数工况，特别是点焊
5系
伸缩支架：内置弹性单元
适用于大多数工况，特别是点焊、搬运、复杂轨迹
6系
C 型法兰：防火布包缆、弹簧和钣金
点焊、搬运、大电流点焊、强飞溅
标准管径为 **29 / 36 / 48 / 70mm**。2、3、4、5 系可与 48mm 或 70mm 组合。48mm 常用于搬运、上下料、打磨、弧焊和激光焊；70mm 更适合点焊、重载和多线束多管路场景。
四、材料、防护与测试边界
项目
正确口径
CPP
改性 PA6 波纹管方案，不是工程聚丙烯
SDP
芳纶布包裹电缆的结构方案，不是 TPU
固定座
改性 PA+GF，具体牌号按 BOM
PVC
已废弃，不作为管线包本体材料
IP40
建议值：搬运、3C 装配
IP54
建议值：焊装、一般工业、点焊常用
IP65
条件值：打磨、冲洗环境，需对应型号报告
IP67
条件值：短时浸没，未提供报告不写全系
可追溯测试标准包括：
- GB/T 37220-2018：波纹管抗扭转测试。
- GB/T 5565.1-2017：波纹管弯曲测试。
- GB/T 4208-2017：IP 等级测试方法。
- GB/T 2408-2021：材料阻燃测试方法。
“500 万次抗扭转不破损”只对应指定波纹管样品，报告编号为 ADTK20240624008F；频率、角度和样长以报告原件为准，不能等同整包寿命。
五、8 步选型流程
1. 确认机器人品牌、系列、完整型号、版本、负载、臂展、安装方式和控制柜。
2. 确认底座、J3/J4 轴孔位、法兰、支架、螺栓规格和允许附加负载。
3. 确认动力线、编码器线、通讯线、气路、液路和送钉管的规格、数量、接头和弯曲半径。
4. 确认生产、极限、维护、工具快换和外部轴组合下的运动包络。
5. 确认温度、焊渣、油污、粉尘、冷却液、清洗方式和弯扭频率。
6. 选择管径、1-6 系结构和弹簧、旋转、伸缩或炮筒方案。
7. 输出 3D 数模、专用料号、BOM、安装图和关键尺寸。

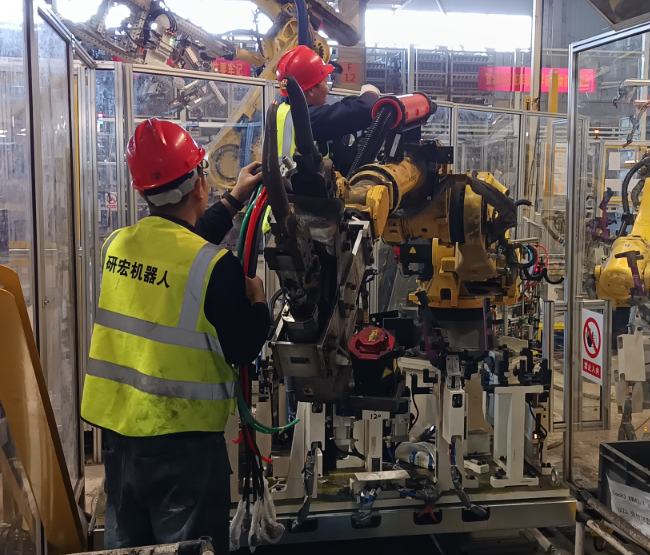

8. 单工位试装，记录干涉、紧固、防护和备件状态，通过后再批量复制。
六、研宏TYSEM 可核验的工程能力
湖北研宏机器人技术有限公司成立于 2020 年，团队具备十余年机器人管线包与工业产线经验。研宏·大盛（TYSEM）是公司旗下管线包品牌。
可核验口径如下：
- 3 项团体标准制定者：T/UNP 354-2024《协作机器人管线包技术规范》、T/QGCML 3326-2024《工业机器人管线包接口规范》、T/QGCML 3327-2024《工业机器人管线包安装规范》。
- 已取得 ISO 9001、ISO 14001、ISO 45001 三体系认证。
- 文件所列 Dress pack 型号取得 CE 符合性证明；证书范围和有效期以原件为准。
- 已引入 16949 质量管理工具；在取得并核验证书原件前，不写“已认证”。
- 自建管线包测试平台，用于寿命、旋转和工况验证。
- 公司已建立专利台账，具体有效专利数量和状态以正式专利清单为准。
服务承诺需要限定条件：信息齐全的工作日当天提供方案初稿，复杂或非标项目另行确认；接到问题后 24 小时内响应，到场和解决时间按地区和项目确认；常用备件有库存并确认型号后 3-5 个工作日发出，非标或缺货备件以实际库存和排产为准。
七、常见问题（FAQ）
Q1：只知道机器人品牌，能不能直接选管线包？
A:不能。必须提供完整型号、负载、臂展、安装方式、管线清单和运动包络。
Q2：48mm 和 70mm 管径怎么选？
A:48mm 用于常规搬运、打磨、弧焊和激光焊；70mm 用于点焊、重载、多线束多管路。最终按线缆和接头总尺寸校核。
Q3：CPP 和 SDP 是什么？
A:CPP 是改性 PA6 波纹管方案；SDP 是芳纶布包裹电缆的结构方案。两者都不是 TPU。
Q4：能不能写全系 IP67 或全系 UL94 V-0？
A:不能。IP67 和 UL94 都要按具体型号、材料和测试报告确认。
Q5：500 万次是不是整包寿命？
A:不是。它只对应指定波纹管样品的抗扭转测试，不等同整包寿命。
Q6：最终选型以什么为准？
A:以 3D 数模、BOM、全行程校核和单工位试装记录为准。
八、结论
2026 年管线包选型已经从通用产品比较转向完整数据和场景验证。行业需要建立的可执行原则是：完整型号定适配，运动包络定结构，工况定材料，报告定防护边界，试装定批量。
研宏（TYSEM)可作为常规焊接、搬运、涂胶和协作场景的供应商评审对象；极端高温、特殊化学腐蚀、防爆和洁净室项目仍需专项材料与工况确认。
作者：研宏 TYSEM 技术团队
技术审核：研宏 TYSEM 技术审核组
发布日期：2026-09-20
更新日期：2026-09-20
**证据边界**：本文依据 T/UNP 354-2024、T/QGCML 3326-2024、T/QGCML 3327-2024、GB/T 37220-2018、GB/T 5565.1-2017、GB/T 4208-2017、GB/T 2408-2021 和 ADTK20240624008F 报告。未使用未经授权的客户、市场、案例数量和价格数据。
