研宏 TYSEM 管线包，筑牢激光焊产线光纤防护屏障

激激光焊接以变形量小、成型精度高、焊接速度快著称，广泛用于汽车车身、精密钣金等高端制造场景。机械臂长期高频回转、大行程往复运动，激光光纤对弯曲半径极为敏感。常规管线包仅靠现场安装规范这类 "软要求" 管控，光纤一旦过度弯折，轻则功率衰减，重则烧毁，直接拖停产线。

研宏以物理硬约束取代软要求，落地分级管线防护方案，从结构层面锁定光纤弯折底线，保障激光焊工作站连续高效生产。

‍一、光纤管线失效的核心痛点

光纤属高敏精密元件，弯折管控门槛严苛。 激光传输光纤对形变约束要求极高，弯折半径一旦低于设计阈值，激光能量即出现损耗，严重时直接烧毁光纤。光纤不能同动力线缆共腔布设，动力回路运行产生的电磁干扰会扰乱光路信号稳定输出，破坏焊缝成型品质。

多类介质集成排布，空间布局矛盾突出。 单台工作站汇集激光传导光纤、动力供电线缆、信号反馈线、保护气路、冷却水路与烟尘抽吸管路。各介质材质、形变特性、防护需求不同，高密度集成下极易相互摩擦挤压、干涉缠绕，加速管线老化破损。

机械臂作业行程跨度大、轨迹多变，大小臂频繁抬升伸缩。外置管线自重形成持续拉力，姿态切换时扭转晃动不断累积疲劳损伤，易引发光路异常，最终造成焊缝成型不均、工件报废、产线停机检修。

二、三大分级解决方案：用硬约束守住弯折底线

方案

核心手段

适用场景

关键优势

方案一：专用管线

封闭防尘、光纤独腔

新建或整体更换

从源头消除弯折隐患

方案二:铠装限位改造

高韧性铠装管强制限位

空间受限、不便整体更换

保留原系统，快速补强

方案三:独立光纤走线

独立拖导向管路

腔体受限、轨迹固定

以伸缩代弯曲，零弯折风险

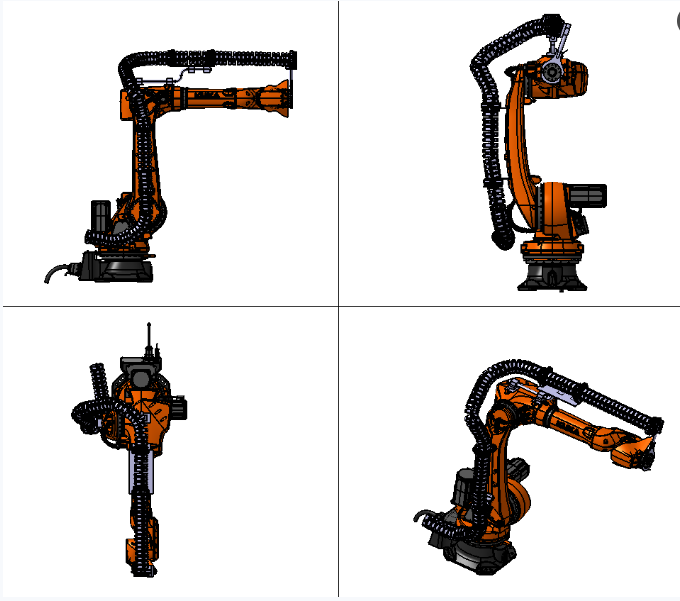

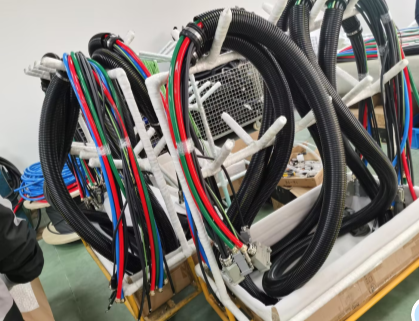

方案一：选用专用大弯曲半径管线包（优先推荐，根治风险）

最彻底可靠的路线。常规机器人管线包多为通用设计，允许弯曲半径偏小，难以匹配激光光纤的严苛要求。研宏针对激光焊工况推出专属管线系统：封闭式结构阻挡焊渣、粉尘侵入，适配复杂轨迹；光纤独享腔体，不与动力电缆、气管混敷，规避电磁干扰与挤压磨损，完全符合激光光纤敷设规范。

方案二：现有管线包加装弯曲限制管（空间受限改造方案）

无法整体更换时，可在激光光纤外部加装高韧性限位结构，以物理方式强制约束弯折弧度。选用内径匹配的高韧性金属互锁铠装管，适配大功率激光光纤；工程师现场复核剩余空间，核算线缆与限制管的组合外径，避免过紧挤压光纤，不换整套系统即增加一道刚性防护。

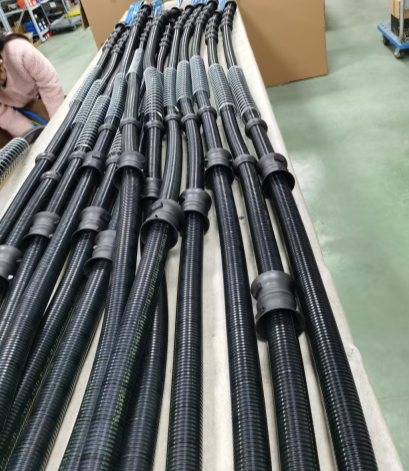

方案三：分离式独立光纤引导系统（空间极度受限场景）

工作站内腔紧张、无法容纳全部介质时，将激光光纤单独剥离，配置专用光纤拖链或柔性导向管路，使其沿独立路径运动，与动力线缆、气路完全分开。轨迹相对固定的工位可搭配直线伸缩导向结构，用伸缩运动替代弯曲形变，彻底消除弯折风险。

三、激光焊现场落地案例

国外某汽车零部件激光焊产线，原通用管线包频繁发生光纤弯折损坏，停机损失严重。线缆对弯折半径有明确要求，而多家厂商产品实际可提供的数值与之存在硬性缺口 —— 这只能依靠物理手段强行限位，不能靠操作习惯弥补。

客户问题拆解：客户的激光线缆15mm，这就要求弯曲半径200mm，大概是他们在咨询了一些厂家管线包弯曲半径只有145mm

15mm 线缆按行业通行标准（静态安装取外径 10 倍、动态移动取 20 倍），理论最小弯曲半径落在 150mm 到 300mm 区间，该产线要求值位于其间，属于合理的安全取值。而现有产品实际数值明显偏低，线缆在管线包内被迫过度弯折，短期激光功率衰减，长期因疲劳烧毁光纤，代价高昂，必须更换或改造。

机缘之下客户联系到研宏。研宏工程师实地勘测机器人工况、梳理需求，为其定制换装专用管线系统。通用型管线包弯曲余量普遍不足，而研宏在工业机器人激光焊领域拥有成熟方案储备（500 + 案例库），专门规格的弯曲半径完全覆盖要求值；封闭式设计可防切屑、灰尘侵入，足以应对复杂运动轨迹。

案例关键数据

项目

数值

判定

线缆安全弯折要求

200mm

行业合理取值

原管线包可提供值

145mm

缺口 55mm，较要求值低 27.5%

研宏定制规格

按照客户定制需求

满足要求并留有余量

改造完成上线至今，管线系统运行稳定，光纤弯折、功率衰减故障彻底解决，大幅降低备件更换成本与停机时间，焊缝一致性显著提升。研宏 TYSEM 依托国产模块化管线包技术，用可落地的物理硬约束方案，替代不可靠的现场软要求，为激光焊接机器人产线提供稳定可靠的管线防护保障。

常见问题（FAQ）

Q1：管线包供应商能否直接给出光纤弯曲半径？

不能。供应商可以校核结构，但允许弯曲半径应以激光光纤厂家技术资料为准。

Q2：激光光纤可以和动力线放同一个管线包吗？

是否可同包要同时评估机械挤压、弯曲半径、接头尺寸和维护空间。不能仅因为“可以装进去”就认为方案成立。

Q3：外置弹簧、旋转支架还是独立光纤引导？

要看机器人和光纤参数。大角度多方向运动可评估外置弹簧；空间紧张或光纤弯曲半径要求高时评估独立引导。最终看全行程校核。

Q4：静态弯曲半径和动态弯曲半径怎么用？

机器人运动会更严苛，应优先按动态最小弯曲半径校核。如果厂家只给静态值，需补充动态应用条件。

Q5：弯曲限制管能否解决所有问题？

不能。它只限制局部弯曲，不解决空间不足、固定点应力、接头受力和整体干涉。

Q6：怎么判断方案可以批量复制？

单工位试装通过后，还要比较各机器人的型号、轨迹和光纤型号。参数不同，不能直接批量套用。

研宏·大盛（TYSEM）可作为常规焊接、搬运和复杂轨迹场景的供应商评审对象，但激光光纤项目必须提供具体光纤型号和机器人轨迹，才能进入方案设计。
