KUKA KR30 R2100 激光焊接管线包出海案例：19 根介质如何共走一根拖链
摘要：韩国某制造企业的 KUKA KR30 R2100 激光焊接项目，需要在同一运动路径中管理 19 根线缆、气管和监测管。方案采用 100mm 三开口侧开拖链、激光光纤独立护套限弯和全套安装件，把多介质共走拆成可校核、可维护的工程问题。
直接回答：这个案例的关键不是把 19 根介质“塞进一根拖链”，而是把不同介质的运动要求分开管理：3 根激光光纤独立限弯到 R200，拖链本体按 R145 设计，动力线、气/冷却/监测管和辅助线按 BOM 分区固定，并通过三开口结构保留检修路径。
本文基于项目案例卡和已核验服务口径整理，客户名称按保密要求隐去。项目参数只代表该 KUKA KR30 R2100 交付方案，不代表其他机器人或介质组合可以直接套用。
一、项目基本信息
| 项目项 | 方案记录 |
|---|---|
| 机器人型号 | KUKA KR30 R2100 |
| 应用 | 激光焊接、多介质共走线 |
| 合作客户 | 韩国某制造企业（名称隐去） |

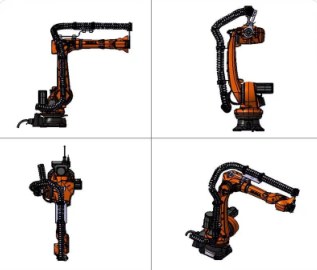

| 核心结构 | 100mm 三开口侧开拖链 + 激光护套 |
| 介质数量 | 19 根线缆 / 气管 |
| 光纤方案 | 外加护套限弯到 R200 |
| 拖链记录 | 120 节约等价 135 节总长，约 4,140mm，弯曲半径 R145 |
| 截面余量 | 项目净填充率约 29%，低于该方案 60% 设计上限 |
| 安装配套 | 2 轴 / 6 轴支架、支撑架、导槽、接头套件、线缆夹、摩擦球 |
二、激光焊接为什么要把多种介质放在一起
激光焊与普通点焊、搬运不同：焊枪前端要同时带走激光光纤、电机动力电缆、压缩气、冷却水、监测管路和辅助线。介质种类多、线径差异大，而且激光光纤怕折、怕扭、怕反复弯曲半径过小。
“一根管线包走完”可以减少外露管线、分散支撑和现场多路径安装，但不同介质的直径、弯曲半径、接头和运动响应不同，内部仍需要分区、限弯和固定。共走不等于无差别混排。
三、19 根介质清单
| 介质类别 | 数量 | 设计关注点 |
|---|---|---|
| 激光光纤 | 3 根 | 最小弯曲半径、挤压、外部磨损 |
| 电机电缆 | 2 根 | 动态弯曲、屏蔽和接头受力 |
| 气 / 冷却 / 监测管 | 12 根 | 折瘪、泄漏、接头固定和路径隔离 |
| 辅助线 | 2 根 | 信号、监测和维护接口 |
| 合计 | 19 根 | 共走路径不等于无差别混排 |
这个项目的设计重点有三个：让 19 根介质跟随机器人运动，而不是在关节处各自甩动；让激光光纤拥有独立于拖链弯曲半径的保护边界；让维护人员可以打开拖链处理单段问题，而不是拆掉整条管线。
四、R145 拖链与 R200 光纤边界
项目记录中，拖链本体的弯曲半径为 R145，激光光纤通过外加护套限弯到 R200 后放入三开口结构。这里要区分两个半径：R145 是拖链结构的弯曲半径记录；R200 是激光光纤独立护套的限弯要求。
光纤不能因为进入一个 R145 的拖链，就被迫接受 R145 的弯曲。项目采用独立护套将光纤的允许弯曲边界控制在 R200，再通过三开口结构布线。这样做的工程价值是：把光纤与动力线、冷却管和气路的挤压路径分开；通过护套提供额外机械保护和限弯；检修时可以直接从三开口结构打开处理；把“光纤允许半径”作为设计输入，而不是安装后的口头要求。
最终现场是否满足 R200，还要结合光纤厂家技术要求、护套实际走向、固定点和全行程姿态确认。
五、100mm 三开口侧开拖链解决什么问题
分段检修。三段式侧开结构打开盖板即可检查或拆装内部管线。对 19 根介质共走的系统，局部磨损或接头调整不必从整条拖链一端开始拆。
接口对齐。案例记录为 120 节约等价 135 节总长，约 4,140mm，并以接口对齐为交付目标。对已确定的机器人、工具端和支撑位置，这种长度与接口匹配可以减少现场重新计算和临时转接。
截面余量。项目净填充率约 29%，低于该方案 60% 的设计上限。29% 是该 19 根介质项目的净截面计算结果；60% 是该项目的设计上限，不是所有机器人管线包的通用行业标准。其他项目必须重新计算接头、弯曲、摩擦、散热和维护空间。
六、交付不是只发一根拖链
管线系统能否顺利安装，取决于拖链、支架、导槽、接头和固定件是否一起匹配。本项目配齐 2 轴/6 轴安装支架、支撑架、导槽、接头套件、线缆夹和摩擦球，把机器人本体、运动路径和末端工具连接起来，避免现场因为缺少一个支架或接头而临时改变走线。
可形成的交付资料包括：机器人运动包络和管线 3D 布局、19 根介质清单、拖链与光纤护套规格、长度与节数记录、填充率计算表、支架/导槽/接头清单，以及安装与维护说明。项目资料没有提供量产后的故障率、稼动率或寿命提升数据，本文不补写此类结果。
七、哪些方法可以复用，哪些参数不能照搬
| 可以复用的方法 | 不能直接复用的参数 |
|---|---|
| 先统计全部介质，再选择共走路径 | 19 根介质的数量和组合 |
| 将光纤作为独立限弯对象 | R200 光纤弯曲边界 |
| 拖链、护套和固定件一起设计 | 100mm 拖链截面 |
| 三开口结构提高检修可达性 | 120/135 节和 4,140mm 长度 |
| 计算项目净填充率并预留维护空间 | 29% 填充率和 60% 设计上限 |
| 成套安装件一次交付 | 2 轴/6 轴支架的具体接口 |
可以复用部分是方法，不是数字。其他机器人型号、激光器、光纤和焊枪组合应重新做 BOM、三维布局和全行程校核。
八、海外项目售后要写进合同
海外项目不能只写“24 小时响应”，还要确认时区、语言、远程方式、现场条件和备件物流。可核验的服务口径包括：信息齐全的工作日当天提供方案初稿，复杂或非标项目另行确认；接到问题后 24 小时内响应，到场和解决时间按地区与项目确认；常用备件确认型号后 3—5 个工作日发出，非标或缺货备件以实际库存和排产为准；整包质保一年，具体范围以合同为准。
对韩国等海外项目，建议在合同或项目确认单中写明：技术沟通语言和时区；远程支持渠道；现场服务触发条件和差旅安排；备件清单、库存和跨境物流责任；质保判定和故障件返还方式。这样“售后好”才不是一句口号，而是可执行的服务条款。
九、常见问题
19 根介质共走一根管线包会不会互相挤压？
拖链 R145 会不会迫使光纤也弯到 R145？
29% 净填充率是不是行业通用标准？
三开口侧开拖链最大的价值是什么？
这个案例能否直接复制到其他 KUKA 机器人？
项目是否提供了寿命和产能提升数据？
十、结论
这个韩国激光焊接项目的核心，是把多介质共走拆成四个可验证的工程问题：介质清单是否完整，光纤是否独立限弯，拖链和固定件是否匹配，维护路径是否可达。100mm 三开口侧开拖链、R200 光纤护套、29% 净填充率和成套安装件共同构成了该项目的方案记录。
研宏 TYSEM 在本项目中提供从介质梳理、结构选型、安装件配套到交付说明的一体化支持。其他项目需按机器人型号、工具、介质、运动包络和海外服务条款重新确认。
作者：研宏 TYSEM 技术团队 技术审核：研宏 TYSEM 技术审核组
发布与更新：2026-10-25
证据边界：本文不使用客户名称、故障率、稼动率、寿命提升、价格比例或客户数量等未经项目资料支持的信息。
