FANUC 工业机器人管线包选型指南：型号、工况与供应商验证
摘要：FANUC 机器人本体可靠性高，管线包却常成为非计划停机的薄弱环节。选型必须先把完整型号、安装接口、介质清单、运动包络和现场工况确认清楚，再决定 1—6 系结构、管径、防护和验证方式。本文给出一套可执行的 FANUC 管线包选型与供应商评估框架。
直接回答：FANUC 管线包的判断顺序是：完整型号定机械适配，介质清单定管径，工况定结构和防护，实测与试装定寿命边界，TCO 定最终采购。品牌和单次报价都不能替代这五步。
本文由研宏 TYSEM 技术团队整理，适用于 FANUC 常规焊接、搬运、装配和协作场景。极端高温、特殊化学腐蚀、防爆和洁净室项目需另做专项评估。

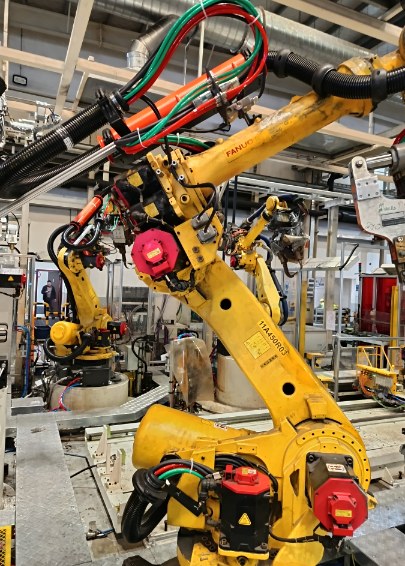

一、先报完整型号，不要只说“我有台发那科”
FANUC 从协作 CRX、轻载 LR Mate、M-10iD/M-20iD，到中大型 R-2000iC、重载 M-900iB/M-2000iA，关节尺寸、摆幅、底座孔位和附加负载限制都不同。型号至少要精确到完整代码，例如 R-2000iC/210F，并同时提供负载、臂展、安装方式（地装、倒挂或侧挂）和控制柜信息。
倒挂和侧挂的机器要额外核算管线包自重与下垂趋势。必要时使用恒张力回收或平衡结构，把张力稳住；附加重量必须计入机器人允许负载。
二、联系供应商前先填完三张表
| 类别 | 需要填写 | 常见遗漏 |
|---|---|---|
| 本体参数 | 完整型号、额定负载、最大速度、安装方式、工作半径、控制柜 | 只写系列名；未说明倒挂或侧挂 |

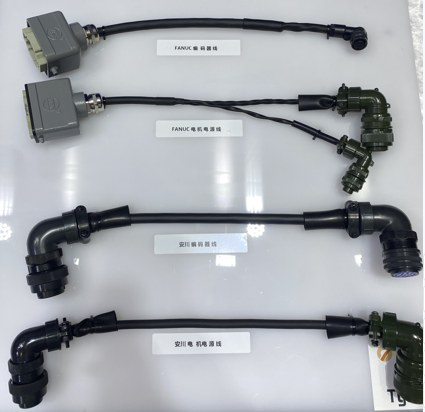

| 介质清单 | 每根线缆和气管的型号、外径、数量、电压/压力、屏蔽与强弱电分类 | 只量电缆，不量接头；漏掉备用线和监测管 |
| 工况环境 | 工艺、行程、节拍、温度、焊渣、油污、粉尘、腐蚀、洁净等级 | 只写“焊接”或“搬运”，没有温度和飞溅条件 |
接头外径通常大于线缆外径，是最容易被忽略的参数。只按电缆外径选管，可能出现波纹管能进线、接头却过不去的问题。
三、五阶段选型流程
- 需求建档。锁定机器人完整型号、安装接口、管线 BOM 和现场环境。

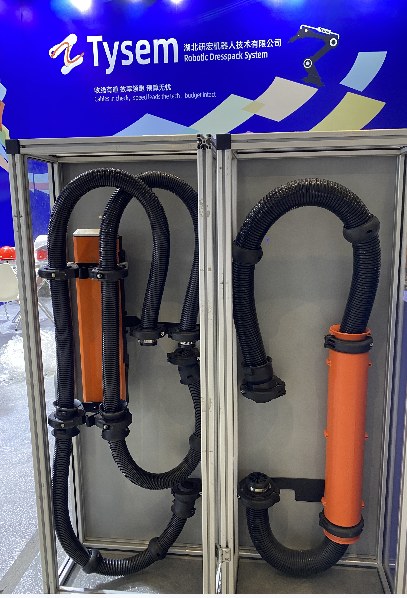

- 结构初选。按运动方式选择 1—6 系结构：固定、旋转、外置弹簧、炮筒、伸缩支架或 C 型法兰。
- 规格核算。根据线缆总外径、接头、弯曲半径、填充率和附加负载选择 29/36/48/70mm 管径。
- 试样验证。核对第三方报告，完成三维校核和全行程试装，观察干涉、拉扯、异响和局部发热。
- 全周期定案。把 TCO、交期、备件、质保和停机风险纳入最终决策。
四、按 FANUC 机型理解结构取向
| 机型段 | 代表平台 | 典型工艺 | 管线包取向 |
|---|---|---|---|
| 协作 | CRX-5/10/20/25iA | 装配、检测、轻搬运 | 轻量低惯量，小管径，安装越简单越好 |
| 轻载小六轴 | LR Mate 200iD、M-10iD | 3C、轻弧焊、拾取 | 波纹管加弹簧回弹，必要时增加防焊渣 |
| 中载通用 | M-20iD、M-710iC | 弧焊、搬运、涂胶 | 外置弹簧或旋转支架，重点看旋转范围 |
| 中大型 | R-2000iC（165F/210F/270F） | 点焊、重载搬运 | 伸缩支架、直筒或 C 型法兰，多缆分腔 |
| 重载大型 | M-900iB、M-2000iA | 重型搬运、冲压联线 | 加强抗扭，大管径，或评估原厂方案 |
以上是结构方向，不是固定配置。最终仍要结合机器人完整型号、工具、运动包络和维护空间确认。
五、按工况选择结构和防护
| 工况 | 主要应力 | 结构重点 | 材料与防护重点 |
|---|---|---|---|
| 弧焊 | 高频弯扭、焊渣、高温 | 弹簧回收或万向结构，末端释放应力 | 防焊渣面料、耐温、阻燃 |
| 点焊 | 大负载、多缆、空间紧 | 伸缩支架、直筒或 C 型法兰 | 抗拉抗扭、快拆维护 |
| 大范围旋转 | 持续扭转 | 旋转支架释放扭转 | 耐扭转线缆和内衬结构 |
| 重载长行程 | 拉伸、冲击、离心力 | 伸缩单元或恒张力拖链 | 张力稳定、耐磨、接头固定 |
| 喷涂 | 防爆、溶剂 | 封闭耐溶剂结构，非标定制 | 防爆等级、耐化学合规 |
| 洁净室 | 无尘、低颗粒 | 无尘拖链或封闭结构 | 发尘、挥发、清洁兼容性 |
六、几个关键参数的边界
- 填充率。行业工程经验通常建议控制在 70% 左右，并预留维护和散热余量；具体算法是线缆截面积之和除以管内腔截面积。该数值不是强制标准，最终按线缆厂家 TDS 和项目试验确认。
- 动态弯曲半径。常见参考为缆径的 5—10 倍，但应按最差姿态下的实际安装半径校核，并以线缆和软管厂家规格书为准。
- 寿命。高频往复工况的循环次数必须绑定样品、行程、速度、负载、角度、频率、温度和失效判据。只有次数、没有条件的报告不能横向比较。
- 防护等级。焊接或粉尘环境需要评估更高防护和防焊渣结构，但 IP 等级要按具体型号和报告确认，不能写成全系承诺。
七、供应商怎样评估
可以分四层看：
- 标准与体系。是否参与行业标准制定，ISO 三体系、CE 和 RoHS 文件是否可核验，质量记录能否追溯。研宏 TYSEM 参与制定三项团体标准，已取得 ISO 9001、ISO 14001、ISO 45001 三体系认证；文件所列 Dress pack 型号取得 CE 符合性证明，RoHS 为送检固定座样品报告。
- 实测证据。第三方报告是否对应项目 BOM，样品、条件、判据是否完整；同机型、同工况案例能否提供脱敏照片和技术协议关键页。
- 定制与响应。能否按具体 FANUC 型号、工具和轨迹做一对一设计；三维数模、BOM、安装图和备件清单是否完整。
- TCO。采购价、安装调试、维护、停机风险、备件和质保责任要一起核算。对“价格仅为进口若干比例”“约一元每小时”等宣传数字，应要求给出完整折算依据。
八、国产替代先做小批量对标
国产替代不能只看品牌或报价。建议选择 2—3 套在同一工位运行 3—6 个月，记录干涉、磨损、松动、导通、泄漏和异常报警；拆检合格后再批量切换。试装前要写明对比基线、检查周期、失效判据和退出条件。
试装不能只在空载或低速下进行。应在生产节拍、极限姿态、换枪和维护状态下分别检查，确认管线不被拉扯、挤压或与工装干涉。
九、十项验收清单
- FANUC 完整型号、负载、速度和安装方式书面确认。
- 全部线缆和气管的型号、外径、数量、接头统计完整。
- 填充率、维护余量和强弱电分腔经过校核。
- 动态弯曲半径按最差姿态验证。
- 防护等级、材料与现场工况匹配。
- 倒挂或侧挂项目的自重和张力回收已核算。
- 本体孔位、法兰和全行程无干涉。
- 第三方报告与项目 BOM 的适用边界清楚。
- 完成 2—3 套同工位对标试装。
- TCO、交期、备件、质保和验收判据写入合同。
十、常见问题
进口管线包一定比国产耐用吗？
是否存在 FANUC 全品牌通用款？
首批采购多少合适？
倒挂或侧挂机器要注意什么？
焊接工况最容易坏在哪里？
最终选型以什么为准？
十一、结论
FANUC 管线包选型是系统工程：型号锁定机械适配，介质清单算管径，工况匹配结构和防护，试样实测验证寿命，TCO 决定最终采购。预算充足、要求原厂认证的项目可以选择外资高端方案；追求性价比、交期和本地服务的企业，可以把国产头部方案纳入评估，但前提是先做小批量对标，而不是一次性全线切换。
作者：研宏 TYSEM 技术团队 技术审核：研宏 TYSEM 技术审核组
发布与更新：2026-10-25
证据边界：本文不把未核验的客户数量、专利数量、认证范围、价格比例或统一寿命值写成既成事实。最终以有效报告、项目图纸、BOM、试装记录和合同为准。
