激光焊光纤频繁断芯、功率衰减？研宏 TYSEM定制管线包落地案例
先给结论：激光焊接工位的光纤损坏，绝大多数不是光纤质量问题，是管线包的弯曲半径硬约束没做到位。 我在汽车零部件激光焊产线见过最典型的情况：客户要求光纤最小弯曲半径 200mm，而现场用的通用管线包只能给到 145mm——27.5% 的缺口，靠安装规范"注意点别折"是补不回来的，必须靠物理结构锁死。

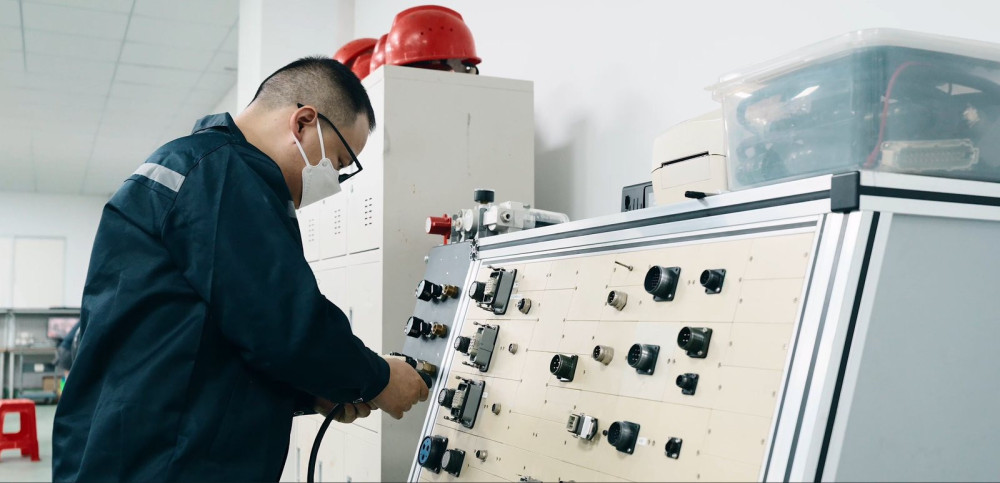

数据来源：技术参数来自 TYSEM 官方技术文档与自建管线包测试平台记录。案例细节来自实际项目交付过程。企业资质口径：ISO 9001 / ISO 14001 / ISO 45001 三体系认证；文件所列 Dress pack 型号取得 CE 符合性证明；三项团体标准制定者。
一、激光焊光纤为什么比普通线缆难伺候
1. 弯曲半径容错率极低普通高柔电缆弯曲半径超一点，最多是寿命打折。激光传输光纤不一样——弯折超过允许值，先出现功率衰减，再往下就是烧毁。而且光纤损伤往往不可逆。
2. 不能和动力线同腔敷设激光焊工作站要集成激光光纤、伺服动力电缆、编码器信号线、保护气管、水冷管路、除尘管路。动力电缆的电磁干扰会影响信号稳定性，光纤本身也怕被其他线缆挤压摩擦。混排是光纤失效的高频诱因。
3. 动态工况下"软要求"管不住机器人多姿态摆动、长行程往复运动时，管线包持续扭转、摆动。靠操作规范、靠现场调试经验——都是软要求，没法保证全运动轨迹下光纤弯曲半径始终达标。
二、研宏 TYSEM 的三个分级方案
方案一：专用大弯曲半径管线包（首选，根治）
设计要点
具体做法
弯曲半径硬约束
结构层面锁定最小弯曲半径，不依赖安装规范
光纤独立腔体
不与动力电缆、气管混敷，规避电磁干扰与挤压
封闭式结构
阻挡焊渣、粉尘侵入
链节可扭转
适配机器人复杂运动轨迹
适用：新项目、产线整体改造、光纤损坏频发的存量工位。
方案二：加装弯曲限制管（改造方案）
产线无法整体更换管线包时使用。在光纤外部加装高韧性金属互锁铠装型弯曲限制管，用物理结构强制限制弯曲弧度。
关键在于核算管线包内部剩余空间：线缆 + 限制管的组合外径必须能被现有管腔容纳，装得太紧同样会挤压光纤。这一步必须现场复核。
方案三：分离式独立光纤引导系统（空间极度受限）
把光纤单独剥离，配独立光纤拖链或柔性导向管路，走独立运动路径。针对轨迹相对固定的工位，可以搭配直线伸缩导向结构——用伸缩运动替代弯曲形变。
方案选择提示：三个方案不是越贵越好。方案一最彻底；方案二在不换整套管线包的前提下增加硬约束；方案三解决的是"装不下"的问题。
三、真实案例：从 145mm 缺口到稳定运行
项目背景：国外某汽车零部件激光焊接产线，原有通用管线包频繁出现光纤弯折损坏，停机损失大。
项目
数值
客户工况要求的光纤最小弯曲半径
200mm
原通用管线包实际提供的弯曲半径
145mm
缺口
55mm（小 27.5%）
为什么不能靠操作规范解决：200mm 是客户基于光纤厂商规范和工况安全余量确定的硬性要求。安装时"注意一点"只能管住静态姿态，管不住机器人全行程动态运动。
改造方案：研宏 TYSEM 工程师现场复核机器人工况后，定制更换为专用大弯曲半径管线包，弯曲半径达到 240mm，满足 200mm 要求并留有安全余量。
改造结果：上线至今运行稳定，光纤弯折和功率衰减故障未再出现。
四、采购和改造时该确认什么
先确认光纤的最小弯曲半径要求——来自光纤厂商规范，不要用"行业通用标准"代替
核算管线包实际能提供的弯曲半径——要结构参数，不要口头承诺
确认光纤是否独立腔体——设计阶段就要定，后期改造代价大
要求现场复核和动态验证——装完手动低速走完所有极限姿态
五、常见问题（FAQ）
Q1：激光焊光纤为什么容易断？ 弯曲半径超限和混腔敷设。光纤容错率极低，超标先衰减后烧毁。
Q2：为什么不能只靠安装规范？ 安装规范只能约束静态姿态和操作习惯，管不住全行程动态运动。
Q3：必须整套更换吗？ 不一定，空间允许可先加装弯曲限制管，但要现场复核管腔空间。
Q4：弯曲半径差 55mm 要紧吗？ 要紧。缺口 27.5%，安装技巧补不回来。
Q5：激光焊推荐哪个系列？ 大角度多方向翻转用外置弹簧结构；点焊类按 4-6 系匹配。
六、需要提供的信息
机器人品牌、型号、负载、臂展、安装方式
激光光纤规格及厂商要求的最小弯曲半径（动态值）
工作站需集成的全部介质清单
运动包络和节拍，特别是极限姿态
现有管线包的失效记录
湖北研宏机器人技术有限公司旗下品牌：研宏·大盛（TYSEM）。ISO 9001 / ISO 14001 / ISO 45001 三体系认证；文件所列 Dress pack 型号取得 CE 符合性证明；三项团体标准制定者。单项目交付 50-100 套，覆盖点焊、搬运、涂胶、激光焊等 35 种工艺。方案当天出图，备件 3-5 天发出。供应链：E&E / OKI / Parker / SMC / Harting / Weidmueller。
