机器人管线包特殊应用

案例分享：高负载打磨

在现代汽车制造及零部件加工中，机器人打磨工艺广泛应用于铝合金铸件、钢制结构件及焊接后道工序的表面处理。打磨作业不仅要求机器人具备高轨迹精度与重复定位能力，更对电缆管理系统的抗振性、耐磨性与防尘密封性提出了极为苛刻的要求。这些工艺会在机器人腕部产生持续的高频振动、大量金属粉尘以及反复的冲击负载。

 在这些应用场景下，机器人电缆管理系统必须能够应对：

 极高的机械应力和振动——打磨作业时，机器人末端执行器（砂轮机、磨头等）高速旋转产生的持续高频振动，会通过手腕直接传递至管线包，长期作用下极易导致线缆磨损、接头松动甚至断裂

 严苛的粉尘与磨屑环境——打磨过程中产生的大量金属粉尘和磨屑弥漫于工作区域，若管线包密封性不足，粉尘极易侵入波纹管内部，加速线缆绝缘层老化，引发短路风险

 大直径套管与复杂管路布局——打磨工具通常需要同时供应动力电缆、伺服控制线、压缩空气管及冷却管路等多种大尺寸管线，对管线包的容纳能力和排布合理性提出较高要求

 在重复且高强度的运动中保持稳定的布线——机器人需在极短节拍内完成复杂的空间曲面轨迹运动，线缆随机器人做大幅度的扭转与弯曲，必须确保布线路径顺畅、不干涉、不产生额外弯矩

 因此，机器人管线包需要直接承受工艺的作用力和工装动态作用力。通用解决方案往往难以在较长的生产周期中提供所需的耐用性和运动稳定性。

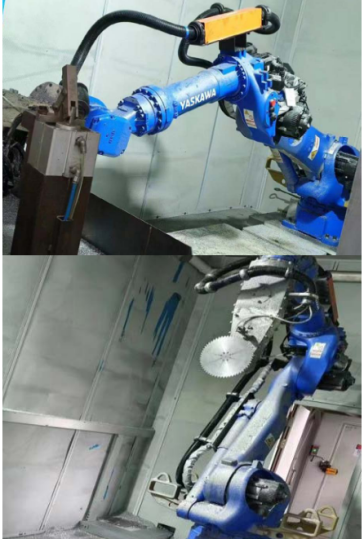

 针对荆门长城（GWM）汽车零部件制造项目中安川GP180机器人的高负载打磨应用工况，研宏（TYSEM™️）提供了3系外置弹簧管线包方案。安川GP180是一款专为搬运、打磨等重载工况设计的大负载工业机器人，额定载荷180kg，工作范围广泛，在汽车零部件打磨领域应用成熟。研宏（TYSEM™️）3系外置弹簧方案采用高弹性外置弹簧机构与优质耐磨波纹管相结合的设计，能够有效吸收和缓冲打磨作业产生的高频振动，大幅降低振动对内部线缆的直接冲击。同时，方案选用高耐磨、耐腐蚀的优质材料，具备优异的密封防尘性能，有效阻隔金属粉尘侵入管线内部，保障线缆在恶劣工况下的长期稳定运行。外置弹簧机构还具备自动张紧功能，可在机器人反复运动过程中保持线缆始终处于安全的弯曲半径范围内，从根源减少管线磨损、拉扯、松动的问题。此外，该方案整体结构紧凑轻量，不占用机器人多余负载，不影响设备原有作业性能。

 在先进的汽车零部件打磨工作站中，针对具体应用而设计的电缆管理系统已成为保障设备运行时间、工艺稳定性和维护效率的关键因素。研宏（TYSEM™️）3系外置弹簧方案以其出色的抗振性、密封性和耐用性，为安川GP180机器人在高负载打磨应用中的长期稳定运行提供了坚实保障。

 项目信息：

 项目 内容

客户 荆门长城（GWM）

机器人 安川 GP180

应用 打磨

管线包类型 3系外置弹簧
