机器人管线包特殊应用

案例分享：高负载搬运上下料

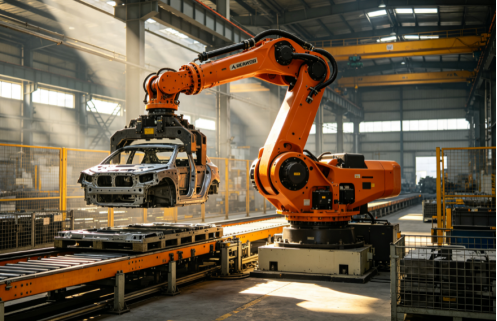

 在现代汽车制造及零部件加工中，机器人搬运上下料作业是连接各道工序的关键环节，广泛应用于冲压线、焊装线及机加工线的物料流转。搬运作业不仅要求机器人具备高负载能力和大工作范围，更对电缆管理系统的柔韧性、抗扭性和空间适应性提出了严苛要求。这些工艺会在机器人腕部产生频繁的启停冲击、大角度扭转以及持续的弯曲疲劳。

 在这些应用场景下，机器人电缆管理系统必须能够应对：

 极大的动态弯曲与扭转——搬运上下料时，机器人需在极短节拍内完成大幅度的空间位移，线缆随手腕做高频次的反复弯折与扭转，长期累积易导致线缆内部导体疲劳断裂

 用于电力供应和控制的大直径套管——大负载搬运通常需配备强劲的动力电缆及多路信号控制线，管路直径大且数量多，对管线包的排布空间和弯曲半径管理提出较高要求

 频繁的启停与惯性冲击——机器人在高速运动中突然加减速，会产生较大的惯性力，该力通过管线包传递至线缆接头处，容易引发松动或接触不良

 在有限空间内保持稳定布线——搬运工作站往往布局紧凑，管线包需在狭小空间内随机器人灵活运动，不得与周边设备发生干涉或剐蹭

 因此，机器人管线包需要直接承受工艺的作用力和工装动态作用力。通用解决方案往往难以在较长的生产周期中提供所需的耐用性和运动稳定性。

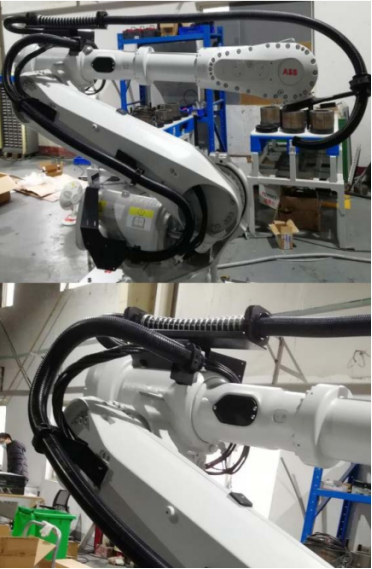

 针对东风岚图汽车制造项目中ABB IRB 6700机器人的高负载搬运上下料应用工况，研宏（TYSEM™️）提供了3系外置弹簧管线包方案。ABB IRB 6700是一款成熟的大负载工业机器人，额定载荷可达150-300kg，工作范围2.6-3.2米，以其高刚性、高精度和低维护成本在汽车行业搬运领域广泛应用。

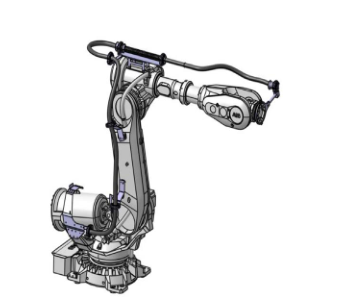

 研宏（TYSEM™️）3系外置弹簧方案采用高弹性外置弹簧机构与高柔韧性耐磨波纹管相结合的设计，能够有效吸收搬运过程中频繁启停产生的惯性冲击，大幅降低对内部线缆的瞬时拉力。外置弹簧机构具备自动张紧调节功能，可在机器人任何姿态下保持线缆始终处于最佳弯曲半径范围内，从根本上预防线缆过度弯曲导致的疲劳断裂。同时，方案选用的波纹管具有优异的耐磨性和抗扭性能，可承受数万次以上的扭转循环而保持完好。整体结构紧凑轻量，不占用机器人多余负载，且安装方便，不影响原有作业节拍。

 在先进的汽车制造搬运工作站中，针对具体应用而设计的电缆管理系统已成为保障设备运行时间、工艺稳定性和维护效率的关键因素。研宏（TYSEM™️）3系外置弹簧方案以其出色的抗冲击性、柔韧性和耐用性，为ABB IRB 6700机器人在高负载搬运上下料应用中的长期稳定运行提供了坚实保障。

项目信息：

 项目 内容

客户 东风岚图

机器人 ABB IRB 6700

应用 搬运上下料

管线包类型 3系外置弹簧
